国家电器产品质量监督检验中心风电变频器测试台

发布者:银河电气 发布时间:2022-06-02

国家电器产品质量监督检验中心简介

  国家电器产品质量监督检验中心主要从事电子元器件、低压电器、低压成套开关设备、高压电器、高压成套开关设备、机床电器、船用电器、电容器、电抗器、避雷器、互感器、电力变压器、绝缘子、电力金具、架空线、汽车电子电器、核电厂安全系统电器产品检测、研究人员培训、标准、情报、及电器检测装备研制具有第三方公正地位的检测机构。

  本风电变频器测试台是一个综合性的试验平台,既可以做与风力发电机配套用变频器的检试验,也可以做各种风力发电机的检试验,是一个综合试验能力非常强大的试验平台。

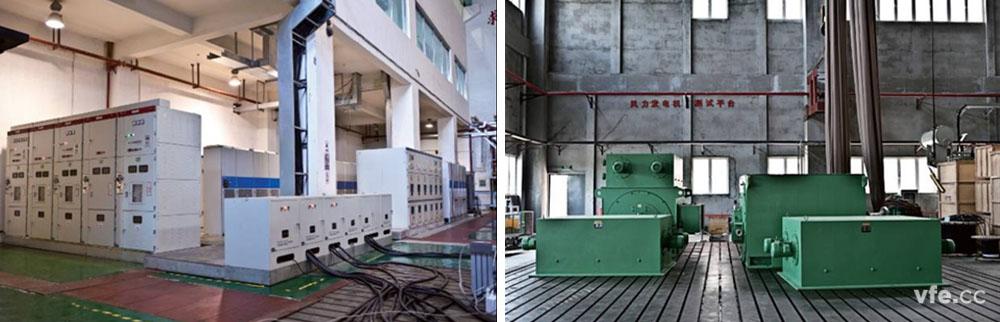

国家电器产品质量监督检验中心风电变频器测试台现场图

国家电器产品质量监督检验中心风电变频器测试台现场图

国家电器产品质量监督检验中心风电变频器测试台现场图

风电变频器测试台原理框图

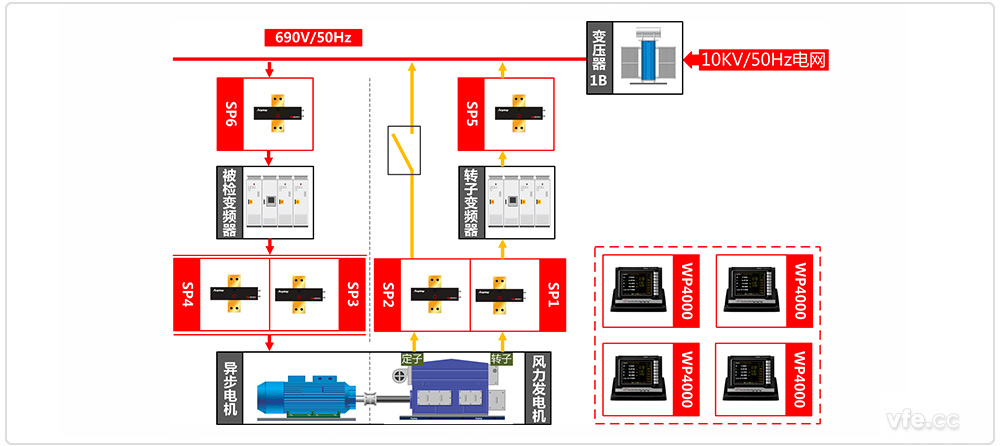

双馈风电变频器试验台试验原理图

双馈风电变频器试验台试验原理图

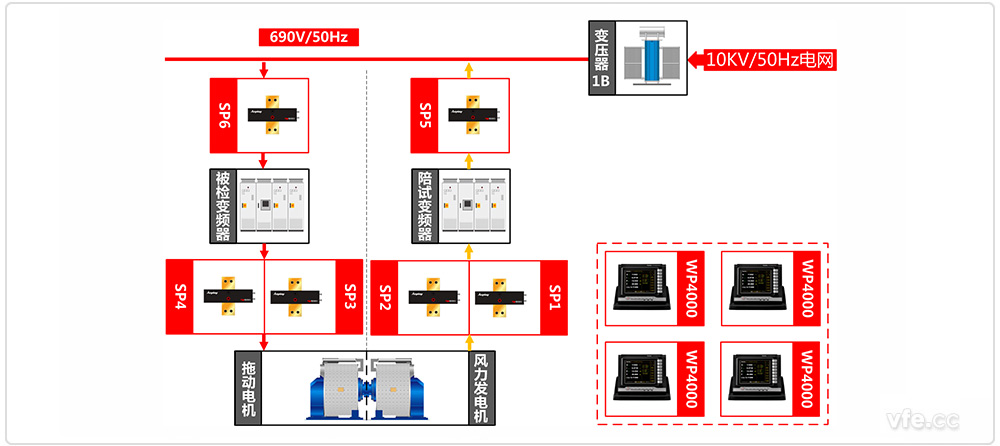

永磁风电变频器试验台试验原理图

永磁风电变频器试验台试验原理图

  本试验台做与风力发电机配套变频器的试验时,以直驱永磁同步风力发电机或者双馈风力发电机作为被试变频器的直接负载,加载过程及能量返馈与风力发电机试验完全相同,检测风电变频器的各项性能指标。测试系统采用WP4000变频器分析仪,整套试验系统相关设备可以交叉互用,大大节省了试验站建站成本。

变频器测试台测试设备配置表

测点设备名称型号数量备注
SP1~2变频功率传感器SP691202C6
SP3~4变频功率传感器SP691202C6双馈电机试验时三瓦计法并联使用
SP5变频功率传感器SP691202C4二瓦计法并联使用
SP6变频功率传感器SP691202C4二瓦计法并联使用

变频功率分析仪WP40004
