一北京京城新能源有限公司酒泉(基地)综合性电机试验站简介

　　北京京城新能源有限公司是北京京城机电控股有限责任公司旗下专业从事风力发电场投资、建设、运营和大型风力发电机组及相关组件设计、制造的新能源企业。本综合性电机试验站项目位于京城新能源酒泉基地，是以电力电子前沿技术配置的大容量、高水平、世界一流、国内领先的综合性研发、试验中心。

　　试验站包含一个690V/3MW及以下低压直驱永磁，3.3kV/5MW及以下高压直驱永磁风力发电机试验台;一个6、10kV/7MW大型异步电动机，6、10kV/10MW大型普通及增安型同步电动机试验台;一个690V/3MW及以下，0.69、3.15、6.3、10.5kV/5MW及以下双馈风力发电机试验台;一个690V/3MW及以下高速永磁同步发电机、电励磁同步发电机和3.3kV/5MW及以下高速永磁同步发电机、电励磁同步发电机试验台。可满足5MW以下双馈风力发电机，直驱永磁同步风力发电机，高速永磁、电励磁同步风力发电机，10MMW以下普通及增安高压同步电动机，7MW以下大型异步电动机性能测试和整机出厂试验。

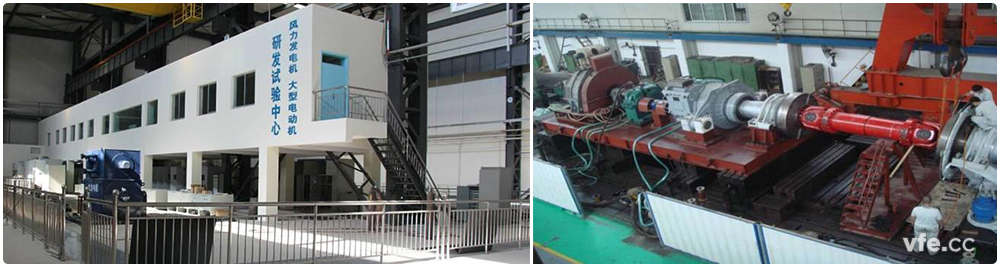

二综合性电机试验站现场图片

三电机试验系统原理框图

690V/3MW直驱永磁发电机试验原理图

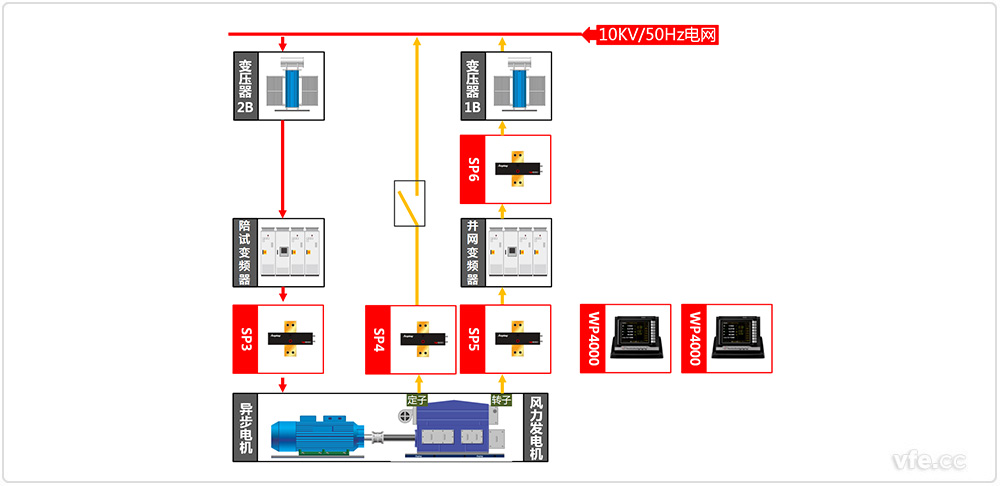

690V/3MW双馈风力发电机试验原理图

10kV异步电动机试验原理图

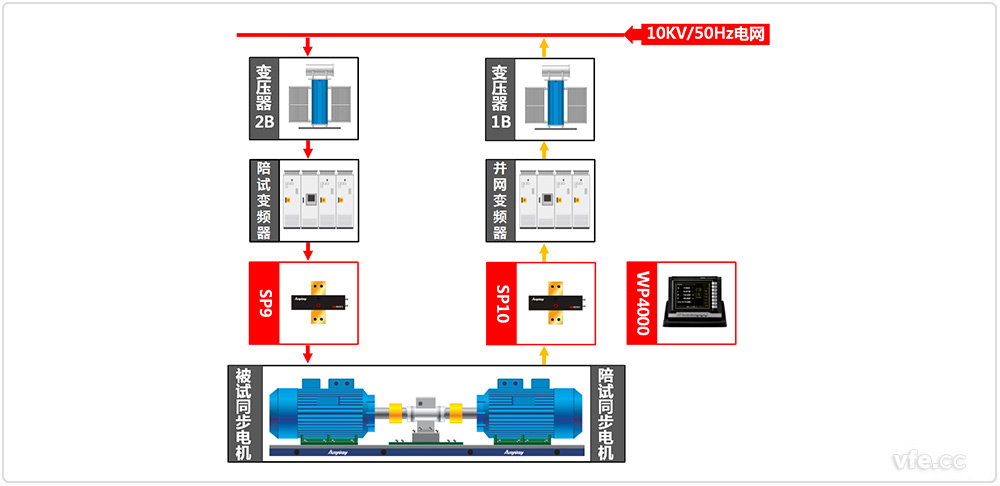

6kV、10kV同步电动机试验原理图

　　北京京城新能源有限公司酒泉(基地)综合性电机试验站可满足各种容量等级的电机试验，上述主要为相关容量等级的直驱永磁同步发电机、双馈风力发电机、异步电动机、同步电动机等试验原理图，其他电压容量等级电机测试原理基本相同，主要在于功率的差别。测试系统采用WP4000变频功率分析仪，实现各种电机的实时高精度测量。

四综合性电机试验站设备配置表
